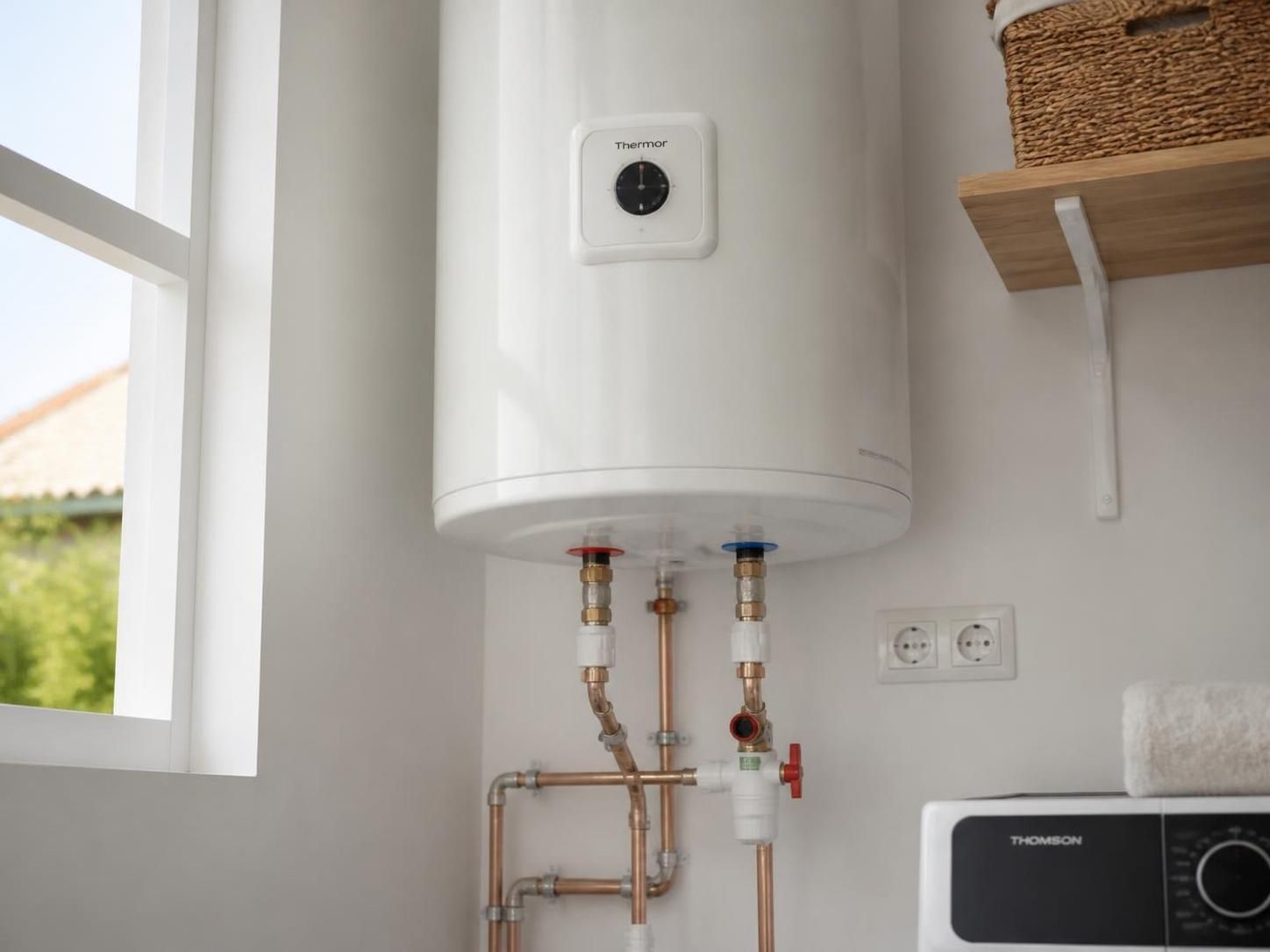

Sécurité en plomberie : Comprendre et installer un raccord diélectrique pour chauffe-eau

Discret, peu coûteux et pourtant décisif, le raccord diélectrique protège un chauffe-eau contre une usure invisible : la corrosion créée par le contact de métaux différents dans un réseau d’eau. Lorsqu’un ballon en acier rencontre directement une tuyauterie en cuivre, l’eau peut devenir le support d’un phénomène électrochimique. Les raccordements se fragilisent alors lentement, parfois sans bruit ni fuite immédiate, jusqu’à provoquer rouille, suintement ou dégât des eaux.

Cette pièce n’a rien de spectaculaire, mais elle fait partie des détails qui rendent une installation plomberie réellement durable. Bien choisir son emplacement, comprendre la compatibilité des matériaux et respecter un montage soigneux permettent de préserver la cuve, les filetages et les équipements autour du ballon. Dans une buanderie, un placard technique ou une salle d’eau rénovée, cette attention technique protège aussi les finitions, les meubles et la tranquillité quotidienne. 🔧

Raccord diélectrique pour chauffe-eau : comprendre la corrosion plomberie

Un raccord diélectrique chauffe-eau est une pièce de jonction conçue pour empêcher le passage d’un courant électrochimique entre deux métaux différents. Il se présente souvent sous la forme d’un raccord fileté, avec une bague isolante intégrée en polymère résistant ou en nylon. Cette partie non conductrice crée une séparation physique entre les matériaux métalliques du ballon et ceux de la canalisation.

Son utilité apparaît surtout dans les logements équipés de tubes en cuivre. Le cuivre est un excellent matériau : durable, recyclable et très présent dans les installations anciennes comme dans de nombreuses rénovations. Pourtant, lorsqu’il est relié sans précaution à une sortie de cuve en acier, il peut créer un couple de métaux défavorable. L’eau contenue dans la tuyauterie sert alors de conducteur et favorise un échange électrique minuscule, mais continu.

Ce mécanisme porte le nom de corrosion galvanique. Il ressemble, à très petite échelle, au fonctionnement d’une pile. Deux métaux de nature différente, un liquide conducteur et une liaison directe suffisent à amorcer le phénomène. Les zones les plus exposées ne sont pas toujours visibles au premier regard : filetages, tubulures, écrous ou interfaces entre le ballon et le réseau peuvent se dégrader de façon progressive.

Pourquoi l’acier et le cuivre demandent une isolation électrique

Le chauffe-eau comporte des éléments en acier, notamment au niveau de la cuve et de ses sorties d’eau. Si une canalisation cuivre est vissée directement sur ces points, les matériaux restent en continuité électrique. Le raccord isolant vient interrompre cette continuité. Il ne transforme pas l’eau, ne modifie pas la température et ne remplace pas les autres équipements de sécurité, mais il protège précisément l’assemblage métallique.

Dans un logement rénové, les risques sont parfois plus difficiles à percevoir. Une cuisine peut conserver ses anciens tubes cuivre, tandis qu’une salle de bains reçoit du multicouche et qu’un groupe de sécurité inox est installé près du ballon. La compatibilité matériaux ne se devine donc pas à l’œil depuis l’entrée de la pièce : elle se vérifie au niveau de chaque liaison.

Camille, propriétaire d’un appartement ancien à Nantes, a remplacé un ballon vieillissant dans une buanderie sous escalier. Le nouvel appareil fonctionnait parfaitement, le groupe de sécurité était neuf et l’habillage du placard était particulièrement soigné. Pourtant, les anciens tuyaux cuivre arrivaient directement sur les sorties métalliques de la cuve. Sans raccord isolant, la rénovation restait vulnérable à une corrosion lente, capable de compromettre un appareil neuf bien avant sa durée de service habituelle.

Un ballon correctement choisi peut couramment accompagner un foyer durant une dizaine d’années, voire davantage selon la qualité de l’eau, l’entretien et l’usage. Mais une attaque électrochimique localisée peut réduire cette durée. La petite pièce joue donc un rôle important dans la protection chauffe-eau, sans alourdir fortement le budget travaux.

• ⚡ Elle coupe le contact électrique entre le cuivre et l’acier au niveau du raccordement.
• 🛡️ Elle limite l’électrolyse responsable de l’oxydation prématurée des parties fragiles.
• 💧 Elle réduit les risques de fuite autour des filetages et des tubulures du ballon.
• 📄 Elle aide à suivre les préconisations fabricant, utiles pour la garantie de l’appareil.

Une trace brun-orangé, une auréole sur le dessus du ballon ou une humidité qui revient après séchage ne sont jamais de simples détails décoratifs. Ces signes méritent une vérification, car la corrosion plomberie agit souvent avant de devenir visible. Prévenir cette faiblesse revient à protéger l’ensemble de l’espace autour de l’appareil.

Un raccord diélectrique ne rend pas un chauffe-eau plus performant : il lui permet surtout de vieillir dans des conditions saines.

Un ou deux raccords diélectriques : choisir selon l’installation plomberie

La question du nombre de raccords à installer revient très souvent : faut-il en placer un seul sur l’eau chaude ou prévoir deux protections, une sur chaque entrée du chauffe-eau ? La réponse dépend du réseau existant. Il n’existe pas de solution automatique valable pour tous les logements, car les tuyaux, les flexibles et le groupe de sécurité n’utilisent pas forcément les mêmes matériaux.

La règle la plus simple consiste à examiner les éléments réellement reliés au ballon. Sur une plomberie intégralement en cuivre, deux raccords diélectriques sont recommandés. Le premier se place sur la sortie d’eau chaude, généralement signalée par une collerette rouge. Le second se positionne sur l’entrée d’eau froide, habituellement marquée en bleu.

Cette double protection isole la cuve sur ses deux points de connexion. C’est une solution particulièrement pertinente dans une maison ancienne, où le cuivre alimente à la fois les robinets, la salle de bains et le groupe de sécurité. Elle évite qu’une partie métallique reste en liaison directe avec le ballon, même si la sortie chaude est déjà protégée.

Raccord diélectrique eau chaude ou eau froide : le bon emplacement

La sortie d’eau chaude est la priorité. C’est celle qui rejoint le réseau de distribution vers les robinets, les douches et les appareils sanitaires. Le raccord fourni avec de nombreux chauffe-eau est d’ailleurs destiné à cette sortie. Son montage reste facile à lire : sortie rouge du ballon, raccord isolant, puis canalisation ou flexible sanitaire menant vers le réseau d’eau chaude.

Sur l’arrivée d’eau froide, l’ordre de montage a une importance essentielle. Lorsque la configuration demande un second raccord, celui-ci se visse directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité doit ensuite être raccordé après cette pièce. Installer l’isolant après le groupe ne protège pas complètement la liaison entre le ballon et ce dispositif métallique.

Les logements hybrides exigent un peu plus d’attention. Le PER se reconnaît souvent à sa souplesse, tandis que le multicouche peut être blanc, gainé ou légèrement rigide. Le cuivre affiche sa teinte caractéristique, même lorsqu’il a terni. L’acier galvanisé est gris, et les flexibles tressés affichent un aspect inox. Quelques minutes d’observation avant l’achat évitent une erreur de montage.

Un mitigeur thermostatique n’a pas d’influence directe sur le nombre de raccords nécessaires. Cet équipement protège les occupants contre les brûlures en mélangeant eau froide et eau chaude. C’est un excellent élément de confort dans une salle de bains familiale, mais sa fonction ne concerne pas l’isolation entre les métaux du réseau.

Dans les espaces réduits, l’envie de simplifier est compréhensible. Un ballon installé au-dessus d’un lave-linge ou dans un placard de cuisine laisse peu de marge de manœuvre. Pourtant, supprimer un raccord utile pour gagner quelques centimètres crée une économie trompeuse. Mieux vaut revoir le tracé d’un tube, choisir un accessoire adapté ou demander l’avis d’un plombier chauffagiste avant de refermer le coffrage.

Sur un réseau cuivre, isoler les deux arrivées reste le choix le plus serein pour préserver durablement le chauffe-eau.

Installer un raccord diélectrique de chauffe-eau sans compromettre l’étanchéité

La pose d’un raccord diélectrique demande peu d’outils, mais elle impose des gestes précis. Une installation propre commence toujours par la mise en sécurité du ballon. Le courant doit être coupé au tableau électrique avant toute intervention. Cette étape est fondamentale : une résistance mise sous tension alors que la cuve n’est pas entièrement remplie peut être endommagée très rapidement.

L’arrivée d’eau doit ensuite être fermée. Ouvrir un robinet d’eau chaude permet de faire tomber la pression résiduelle du circuit. Sur un appareil déjà en service, une vidange partielle ou complète peut être nécessaire selon les travaux prévus. Sur un ballon neuf, le montage est plus simple, mais les contrôles d’étanchéité restent exactement les mêmes.

Les étapes pour un montage propre et durable

1. 🔌 Couper l’alimentation électrique du chauffe-eau depuis le tableau.
2. 🚰 Fermer l’arrivée d’eau, puis ouvrir un robinet d’eau chaude afin de décompresser le circuit.
3. 🧽 Nettoyer soigneusement les filetages : retirer ancienne filasse, rouille, tartre et résidus.
4. 🔵 Monter le raccord côté froid directement sur l’entrée bleue lorsque deux pièces sont nécessaires.
5. 🔩 Installer le groupe de sécurité après le raccord froid, jamais avant.
6. 🔴 Visser le raccord côté chaud sur la sortie rouge avant la liaison vers le réseau.
7. 💦 Remettre l’eau et purger l’air en ouvrant les robinets d’eau chaude.
8. ⚡ Rétablir le courant uniquement après remplissage complet de la cuve.

Les joints toriques méritent une attention particulière. Ils assurent l’étanchéité des assemblages lorsqu’ils sont propres, souples et correctement installés. Un joint pincé, sec ou écrasé peut provoquer un suintement discret. Il faut alors le remplacer plutôt que chercher à compenser le défaut par un serrage excessif.

La filasse de lin associée à une pâte adaptée reste une solution traditionnelle et fiable pour les filetages qui demandent un complément d’étanchéité. Le ruban PTFE, souvent appelé téflon, peut également être utilisé. Dans ce cas, il doit être enroulé dans le sens du vissage, afin de ne pas se dérouler lorsque le raccord est serré.

Attention : tous les assemblages ne demandent pas de filasse ou de téflon. Sur certains raccords équipés de joints, ajouter trop de matière peut empêcher un appui correct ou créer une contrainte inutile. Lire la notice du chauffe-eau et celle des accessoires reste un réflexe simple, cohérent avec les normes plomberie et les préconisations du fabricant.

Le serrage doit être ferme, jamais brutal. Une clé plate de la bonne taille offre un travail plus régulier qu’une pince multiprise mal positionnée. La bague isolante interne du raccord est conçue pour assurer l’isolation électrique, pas pour supporter une déformation. Serrer davantage ne rend pas le montage plus étanche ; cela peut au contraire fragiliser la pièce et provoquer une micro-fuite.

Après la remise en eau, le débit aux robinets peut être irrégulier pendant quelques minutes. L’air quitte progressivement le réseau, ce qui est normal. En revanche, une goutte qui revient au même endroit, une humidité persistante ou une trace sous l’écrou signalent un montage à reprendre avant la remise sous tension.

Dans un placard fermé, une fuite lente peut abîmer une tablette, gonfler un panneau de mélaminé ou s’étendre vers le logement voisin sans être repérée rapidement. Un contrôle attentif avant de replacer les habillages préserve autant les finitions que le système d’eau chaude.

Une installation réussie est remplie, purgée et parfaitement sèche avant le retour du courant électrique.

Raccord diélectrique ou flexible inox : assurer une protection chauffe-eau durable

Le raccord rigide n’est pas le seul élément rencontré près d’un ballon d’eau chaude. Les flexibles tressés en inox sont fréquents dans les espaces étroits, lorsque les arrivées murales ne tombent pas exactement en face des sorties du chauffe-eau. Leur souplesse facilite le raccordement, absorbe de petits écarts d’alignement et peut rendre une intervention moins complexe.

Il serait toutefois imprudent de considérer tout flexible inox comme un raccord diélectrique. Certains modèles disposent d’un tube intérieur en matériau non conducteur et participent réellement à l’isolement entre les métaux. D’autres assurent seulement une liaison souple, avec une continuité métallique qui ne protège pas contre la corrosion galvanique. La fiche technique du fabricant doit donc être consultée avant de remplacer un raccord rigide par un flexible.

Une liaison souple doit rester visible et accessible

Un raccord diélectrique rigide de qualité est conçu pour durer longtemps. Il supporte bien les cycles de chauffe, la pression du réseau et les variations de température. Il est souvent judicieux de le remplacer lors du changement de ballon, même si l’ancien paraît encore correct, afin de repartir avec des joints neufs et une protection fiable.

Le flexible sanitaire doit, lui aussi, être de bonne qualité et adapté spécifiquement à l’eau chaude sanitaire. Il ne doit jamais être plié à angle vif, tordu, tiré ou placé sous tension. Un modèle trop court travaille en permanence et fatigue prématurément. Un modèle trop long crée des boucles inutiles, retient plus facilement la poussière et complique l’inspection.

• 🧱 Raccord rigide : idéal lorsque les axes sont bien alignés et que la liaison peut rester fixe.
• 🪢 Flexible sanitaire certifié : utile pour compenser un décalage raisonnable dans un volume réduit.
• 👀 Raccord accessible : indispensable pour contrôler une fuite et changer un joint sans déposer un meuble.
• 📏 Longueur adaptée : gage de sécurité, sans traction ni boucle excessive.

Dans une buanderie bien pensée, laisser quelques centimètres libres autour du groupe de sécurité simplifie énormément la maintenance plomberie. Le raccordement doit être visible, l’évacuation doit rester dégagée et la vanne doit pouvoir être manipulée. Une installation discrète peut être élégante, mais elle ne doit pas devenir inaccessible derrière une cloison fixe ou un meuble impossible à déposer.

Cette approche rejoint une règle simple d’aménagement : ce qui doit être entretenu doit rester atteignable. Un chauffe-eau n’est pas un élément décoratif, pourtant sa bonne intégration dans l’espace participe directement au confort. Un placard technique propre, ventilé et démontable est plus rassurant qu’un habillage parfait qui cache une fuite pendant plusieurs semaines.

Le raccord diélectrique ne lutte pas contre le calcaire. Cette distinction est importante. Une eau très dure favorise l’entartrage de la résistance et de la cuve, ce qui peut réduire le confort d’utilisation ou augmenter les besoins d’entretien. Pour les zones calcaires, une résistance stéatite, protégée par un fourreau, peut être une solution pertinente selon le modèle de ballon.

Corrosion et tartre ne relèvent donc pas du même problème. L’une concerne les échanges entre métaux ; l’autre dépend des minéraux contenus dans l’eau. Une stratégie durable combine le bon raccord, un appareil adapté, une pose lisible et des contrôles réguliers.

Le meilleur raccordement est celui qui respecte les matériaux, reste accessible et ne dissimule jamais une faiblesse de montage.

Sécurité plomberie et maintenance plomberie : contrôler les raccordements du ballon

L’absence de raccord diélectrique ne provoque pas toujours un problème immédiat. L’eau chaude continue de couler, le ballon chauffe et le quotidien semble normal. C’est justement ce qui rend la corrosion électrochimique trompeuse : elle avance lentement, souvent pendant plusieurs saisons, avant de se manifester par une trace de rouille ou une fuite.

Les premiers signes sont parfois modestes. Une coloration orange autour d’un écrou, une poudre verdâtre sur du cuivre, un suintement sous la sortie chaude ou une auréole au sol méritent d’être examinés. Ils ne prouvent pas à eux seuls que la corrosion galvanique est en cause, mais ils indiquent qu’un contrôle est nécessaire.

Prévenir les fuites avant qu’elles n’abîment l’habitat

Un raccordement fragilisé peut finir par céder. Dans un logement individuel, l’eau peut endommager un sol, une cloison ou du mobilier. En appartement, les conséquences peuvent toucher le plafond du voisin. Le coût réel dépasse alors très largement celui de l’accessoire oublié lors de la pose.

La sécurité plomberie repose sur un ensemble cohérent : ballon solidement fixé, évacuation du groupe de sécurité fonctionnelle, alimentation électrique adaptée, raccords étanches et absence de mise sous tension à vide. Le raccord diélectrique fait partie de cette chaîne. Il n’élimine pas tous les risques, mais il protège un point précis qui serait autrement vulnérable.

Les fabricants indiquent généralement les conditions de pose à respecter. Conserver la facture du ballon, les références des accessoires et quelques photos prises juste après l’installation peut s’avérer très utile. En cas de sinistre ou de demande de garantie, ces éléments montrent que le montage a été réalisé avec soin et conformément aux recommandations applicables.

Une vérification annuelle suffit souvent à repérer une anomalie naissante. Elle peut être intégrée à l’entretien habituel du chauffe-eau, au moment où le groupe de sécurité est contrôlé selon les indications de son fabricant. Dans le cas de Camille, l’appareil est caché derrière une porte de buanderie. Une fois par an, elle ouvre le placard, regarde les raccordements et passe un chiffon sec autour des écrous. Ce geste très simple permet de repérer l’humidité avant qu’elle ne devienne un vrai problème.

Si un raccord est très oxydé, si la pièce paraît déformée ou si le réseau mélange plusieurs matériaux difficiles à identifier, faire appel à un plombier est un choix prudent. La pose d’un ballon touche à la fois à l’eau sous pression, à l’électricité et à la prévention des dégâts des eaux. Un diagnostic professionnel apporte une réponse claire, particulièrement dans les rénovations anciennes où les adaptations successives peuvent compliquer le réseau.

Avant de refermer un coffrage, de replacer une porte de placard ou d’installer un meuble, il faut vérifier que chaque liaison reste sèche et atteignable. C’est un réflexe simple, mais il transforme une installation uniquement fonctionnelle en un équipement fiable, durable et plus serein au quotidien.

Quelques minutes de contrôle régulier protègent le chauffe-eau, les finitions de la pièce et la tranquillité de tout le logement.

Où placer le raccord diélectrique sur l’arrivée d’eau froide ?

Lorsqu’un second raccord est nécessaire, il se visse directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité doit ensuite être installé après ce raccord afin d’isoler correctement le ballon du réseau métallique.

Un seul raccord diélectrique suffit-il pour un chauffe-eau ?

Un raccord sur la sortie d’eau chaude constitue le minimum. Sur un réseau en cuivre côté chaud et côté froid, deux raccords sont recommandés. Une seule pièce peut suffire lorsque l’arrivée froide est naturellement isolante, par exemple avec du PER, du multicouche ou une configuration inox adaptée.

Le raccord diélectrique protège-t-il le ballon contre le calcaire ?

Non. Il réduit les risques de corrosion galvanique entre métaux différents. Le calcaire dépend de la dureté de l’eau et demande d’autres réponses, comme un entretien adapté ou un chauffe-eau équipé d’une résistance stéatite.

Quelle est la durée de vie d’un raccord diélectrique ?

Un modèle de bonne qualité peut accompagner le chauffe-eau pendant environ dix à quinze ans. Lors du remplacement du ballon, installer des raccords et des joints neufs reste une précaution pertinente pour repartir sur une étanchéité et une isolation fiables.
